레이더 디지털 송/수신기

하드웨어 구성은 AMD Zynq SOC보드, 실시간 신호처리 보드, 파형발생보드의 3가지 보드를 연결하여 구성 합니다.

파형발생 보드는 DDS을 이용하여 레이더 신호를 발생 시키고, 신호처리 보드는 레이더 IF 아날로그 신호를 디지털로 변환하는 역할을 합니다

제어인터페이스로는 RS422통신을 이용하고, 실시간데이터전송을 위해서는 Ethernet을 사용 합니다.

수신되는 모든 신호를 저장할 수 있도록 하는데, 이를 위해서 광통신을 지원합니다.

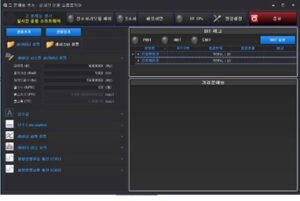

ZynQ SOC의 ARM프로세서에서는 Linux을 사용하고, 제어및 신호처리 결과 전시를하는 운용 PC운용소프트웨어는 C#언어를 이용하여 구현 합니다.
